宙斯盾系统（Airbore Early-warning Ground Integrated System，AEGIS）自1983年首次部署于提康德罗加级巡洋舰（CG-47），经过40多年的发展和创新，现已拥有Baseline 0-10共11种版本，最新版本Baseline 10是新一代作战系统，整合了AN/SPY-6雷达、Link-16数据链、标准系列防空导弹系统、近程防御武器系统（CIWS）、AN/SLQ-32 SEWIP Block 3电子战系统等资源，其中AN/SPY-6双波段雷达在防空暨导弹防御中肩负关键角色。

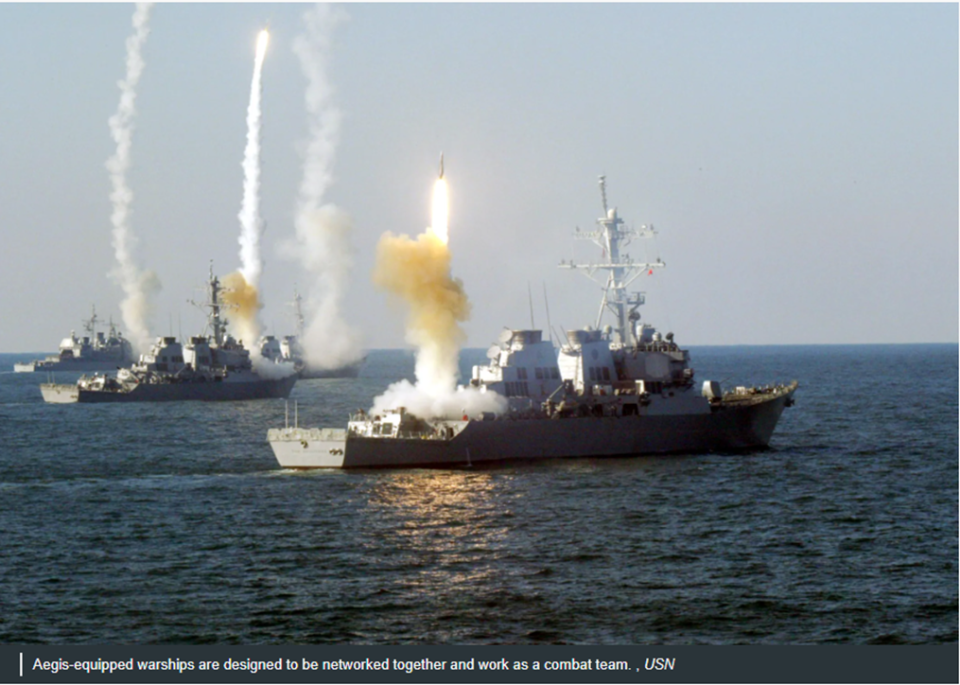

▲宙斯盾战斗系统

一、AN/SPY-1雷达

AN/SPY-1是美国研制的世界上第一部有四面阵列天线的舰载相位阵列雷达，服役多年来一直是美国海军宙斯盾系统的核心（部署在伯克级驱逐舰和提康德罗加级巡洋舰上），工作波段为S波段，使用4个固定式相位阵列天线，能够同时执行搜索、跟踪、引导等任务，对目标最远探测距离大于325公里；探测掠海目标距离大于80公里，从早期仅作为防御敌机、巡航导弹的雷达（SPY-1、SPY-1A），发展到SPY-1B具备有限的战术弹道导弹防御能力，到SPY-1F（V）具备探测掠海反舰导弹能力，其中SPY-1D（V）采用新型导波管、目标识别及杂波抑制算法，有效探测距离扩展至400-460公里，可同时监视400个目标，自动跟踪其中100个目标，并同时引导导弹拦截12-18个目标。从整体能力上讲，该型雷达已具备对中近程弹道导弹的预警探测能力，但就其自身结构功能而言，仍存在着一定的局限性，包括功率有限，能量大多损耗在阵列天线上，且模块化、重量和可靠性方面均有不足，AN/SPY-6雷达即应运而生。

▲AN/SPY-1雷达阵列

二、AN/SPY-6雷达组成

AN/SPY-6双波段雷达（Dual Band Radar，DBR）包括1部S波段（2-4GHz）主动电子扫描阵列雷达（AN/SPY-6-S），1部X波段（8-12GHz）被动水平搜索电子扫描阵列雷达（AN/SPQ-9B），以及1台雷达控制设备（RSC），RSC为S波段和X波段雷达提供资源管理。

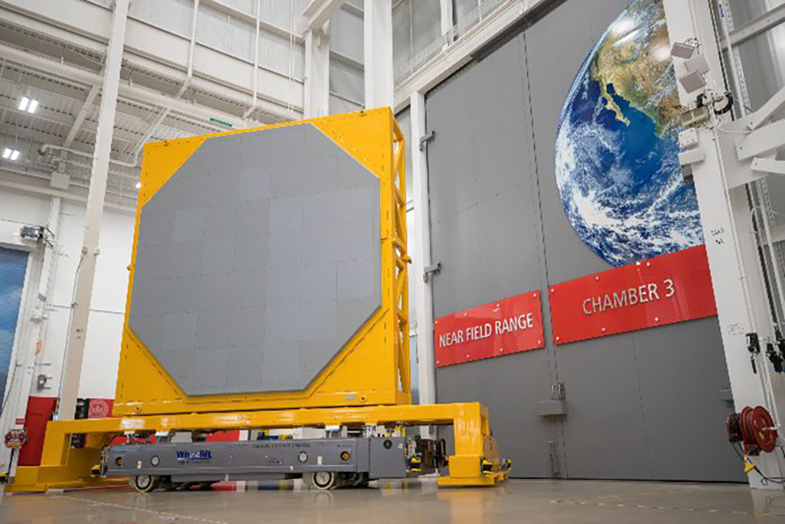

▲AN/SPY-6雷达阵列

AN/SPY-6优势在于将S波段和X波段雷达的信号处理（Signal Processing，SP）和数据处理（Data Processing，DP）整合在共同的后端设备之中，有利于整合雷达资源控制和电磁频谱分配。同时，对于探测低空、小目标而言，AN/SPY-6双波段雷达可同时处理2个不同频率和脉冲回复率的雷达信号：X波段使用高脉冲回复率，尽快确认目标信号；S波段使用中脉冲回复率，确认同一个目标的距离信号，然后将2个雷达信号送入同一个滤波处理器，进行更精确的目标识别。

▲AN/SPY-6雷达模块组件（Radar Module Assemblies，RMA）

AN/SPY-6-S是AN/SPY-6雷达的核心，有极佳的抗干扰、滤杂波能力，能在恶劣海象、天气下跟踪低雷达横截面（RCS）目标。每个天线阵列长4.298米、宽4.145米、高1.524米。每个阵列由37个雷达模块组件（Radar Module Assemblies，RMA）构成，1个RMA包含多个一体化收发模组（Transmit Receive Integrated Microwave Module，TRIMM），1个TRIMM包含若干个T/R模块，TRIMM内部有水冷系统，能在不关闭水冷回路的情况下直接更换。

三、AN/SPY-6作战能力

（一）搜索跟踪目标更多

AN/SPY-6雷达具有全时段、360度全方位全空域自动跟踪数百个目标的能力。与现役宙斯盾系统使用的SPY-1雷达相比，AN/SPY-6跟踪目标数比SPY-1提升6倍、制导拦截弹数量（同时接战数量）是SPY-1的3倍，探测距离比SPY-1提高2.4倍（AN/SPY-6最大探测距离超过400公里），灵敏度是SPY-1的30倍，因此能够有效应对多弹饱和攻击。

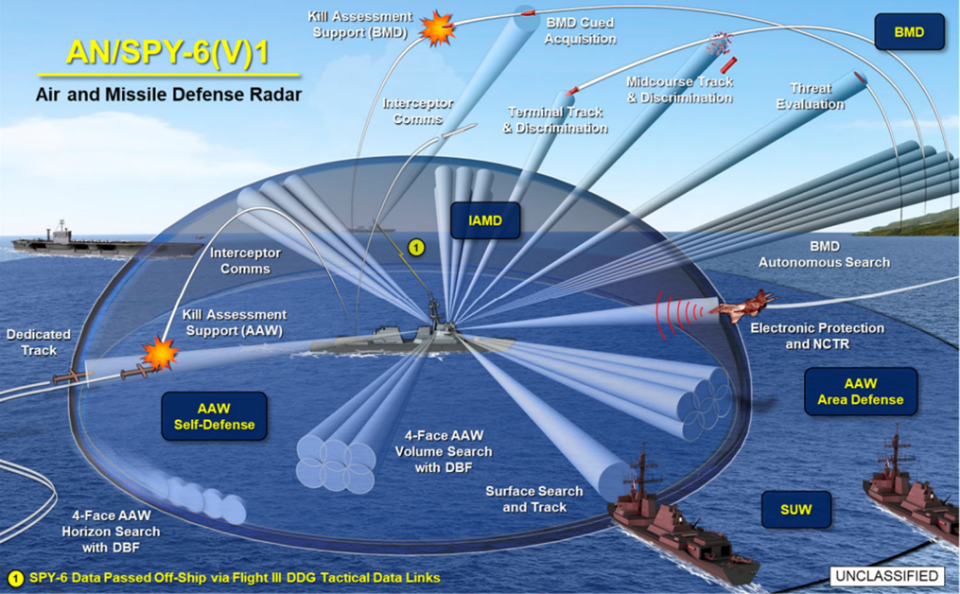

▲AN/SPY-6双波段雷达作战构想

与SPY系列雷达相同，AN/SPY-6具有敌我识别（Identification Friend or Foe，IFF）、非合作目标辨识（Non-Cooperative Target Recognition，NCTR）、搜索时跟踪（Track While Scan，TWS）、动目标检测（Moving Target Indicator，MTI）、脉冲多普勒雷达（Pulse Doppler Radar）等功能。

（二）抗干扰能力更强

由于AN/SPY-6使用先进的双波段数字波束合成（Digital Beam Former，DBF）、氮化镓（GaN）制作的T/R模块，AN/SPY-6有比SPY-1更高的工作带宽、目标识别能力，以及雷达波束转换速度和波束指向变换速度。AN/SPY-6能够通过网络达成多部雷达组网，工作频段、信号参数和数据处理综合控制，形成集目标搜索、隐身探测、导弹预警、对空/对海/对地火控、电子战、通信等功能的组网雷达。因此AN/SPY-6可以在严重的电子干扰、海浪杂波以及恶劣气象环境下正常工作。

▲AN/SPY-6能够通过网络达成多部雷达组网

（三）可靠性更高

AN/SPY-6采用模块化设计，近95%的阵列维护仅需要使用2种工具，技术人员可在6分钟内更换完毕，特殊更换单元比SPY-1减少70%，后勤维护方便。AN/SPY-6雷达系统能够在无后勤保障情况下，在海上可靠地持续运行40-60天。

（四）能够精准掌握高空高速及隐身目标

AN/SPY-6双波段雷达可同时处理2个不同频率和脉冲回复率的雷达信号：X波段使用高脉冲回复率，尽快确认目标信号；S波段使用中脉冲回复率，确认同一个目标的距离信号，然后将2个雷达信号送入同一个滤波处理器，进行更精确的目标识别。这样，AN/SPY-6雷达不会发生选择脉冲回复率的两难问题，使探测识别高空高速目标及隐身目标的速率大幅提高。

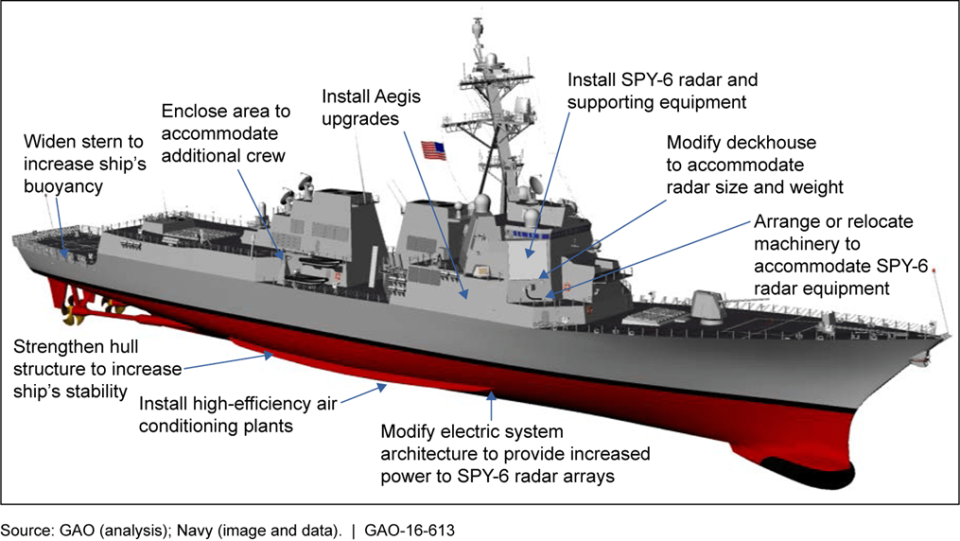

▲伯克级Flight III驱逐舰安装AN/SPY-6双波段雷达
