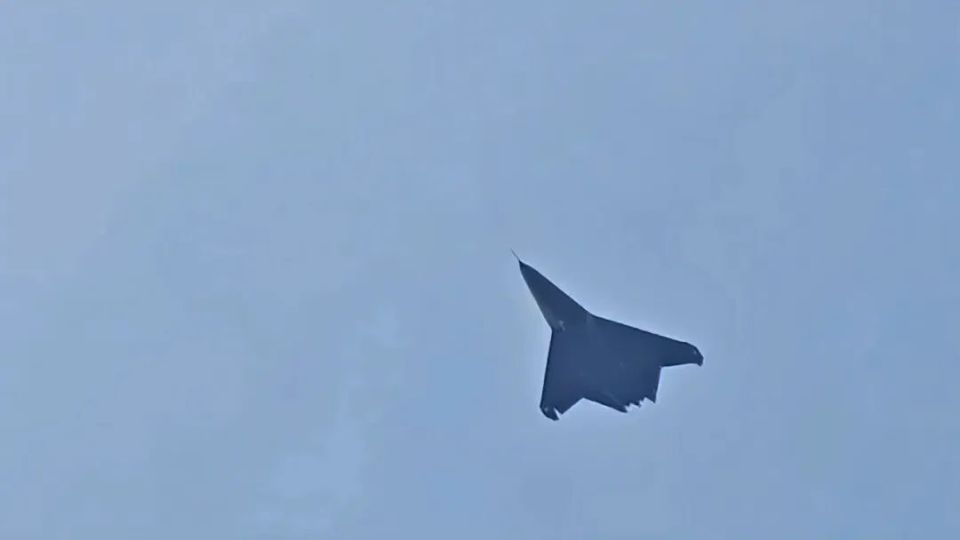

沈飞第六代战斗机的气动布局代表了当前世界航空工业的最高集成水平，其通过可变几何边条、肋下DSI进气道与全动翼尖的兰姆达机翼的三重协同，实现了RCS小于0.001㎡宽频全向隐身、苛刻的航母短距起降、以及2.2~2.5马赫巡航速度约束下的，飞发一体与翼身融合的革命性设计突破。通过长达30年对苏霍伊侧卫系列战机引进、仿制、改进和再创新，加之中国首款隐身舰载战斗机歼35的承前启后，沈飞六代机深厚的气动布局设计哲学值得我们从技术细节逐层解构。

沈飞六代机把边条的作用发挥到极致，全球首创的可变几何边条横空出世，完全替代了鸭翼。通过边条和进气道一体化设计，沈飞六代机也首次创新采用了被翼面完全覆盖的肋下DSI进气道，大幅度提升进气道效率的同时，砍掉了传统两侧DSI进气道突出于机翼的复杂进气道边缘，尽可能精简全机线条。

我们知道，边条的发展史，是一部人类驯服涡流的历史，也是一部从流体力学的理论革命到战斗机标配的工程应用的历史。

众所周知，早期的飞机一般都采用平直翼，这种机翼设计随着飞机飞行速度接近音速，飞机会遇到极大的激波阻力，平直机翼飞机很可能会迅速解体坠毁。

德国空气动力学家阿道夫·布斯曼在1935年提出了后掠翼理论：将机翼后掠可延迟激波形成，从而显著降低跨音速阻力。后掠角每增加10°，跨音速阻力降低约15%。不过当时的风洞无法模拟跨音速流动，布斯曼的理论长期被视为“纸上谈兵”。即便1942年首飞的梅塞施密特Me 262采用18°后掠翼，但主要出于重心调整需求，而非布斯曼的理论指导。战后布斯曼被美军“回形针行动”招募进入NASA兰利研究中心工作，后掠翼理论遂传入美国。F-86“佩刀”采用了35°后掠翼。苏联同样通过缴获资料和招募德国工程师，推出了后掠角35°的米格15。1950-1953年间的朝鲜战争期间，美国F-86“佩刀”与中国人民志愿军空军和苏联空军驾驶的米格-15的对抗，是人类历史上首次大规模喷气式战斗机空战，也是德国人的后掠翼技术的首次实战检验。

1951年，还是基于德国人的技术遗产，世界上第一架可变后掠翼飞机X-5充分验证了大后掠前缘的减阻效果。

后掠翼技术为边条的大后掠尖锐前缘的设计奠定了基础。1960年代，在NASA风洞试验中首次观察到，大后掠的边条可在机翼上方形成强涡流，涡流将高能气流注入机翼上表面，延缓气流分离，显著提升升力，升力系数可增加0.5。美国空军后来正式将此类设计命名为"Leading Edge Extension"（边条），以区别于传统前缘襟翼。

1972年的诺斯罗普F-5虎式战斗机是首款采用小面积边条的量产机，其边条面积仅相当于主翼面积的2.2%，F-5E的边条面积增大为主翼面积的4.4%，升力提升了12%之多，但当时还远远谈不上涡流控制。

1974年首飞的F16是第一款将边条作为核心设计要素并大规模列装的主流战斗机，首次系统化地将边条与飞控、气动布局融合，成为后续战机的标杆。其边条固定50°后掠，比较平缓，侧重亚音速机动性。铝合金整体铣削边条仅重45公斤，面积约1.8平方米，占机翼前缘约25%，占机翼总面积7%。前缘半径十分尖锐，仅2-3mm，优化涡流生成效率，涡核直径0.15米。在迎角为25°时，涡流增升使得升力系数提升0.4。涡流还延缓机翼气流分离，失速迎角从22°推迟至28°。涡流还增加外翼段动态压力，滚转速率达270°/秒，优于F-15的200°/s，使其成为首款能安全完成“赫伯斯特机动”的量产战机。作为能量机动的代表性战机，F16的边条涡流减少诱导阻力，0.9马赫盘旋时能量损失比F-4“鬼怪”低35%。此外，涡流覆盖进气道唇口实现进气道保护，大迎角时进气畸变大幅度减少40%。

1978年首飞的F/A-18作为美国海军主力舰载机，大边条更是其标志性设计，“一箭三雕”同时解决舰载机三大核心难题：低速升力不足、大迎角失控风险、发动机进气效率。其边条面积约3.5平方米，采用了双弧度前缘，内段74°后掠，以便与机身融合，生成强涡流。外段35°后掠，平滑过渡至机翼，避免气流分离，厚度从前缘的5厘米渐变到根部12厘米。边条是舰载起降的“升力倍增器”，F/A-18着舰阶段升力系数提升0.6，着舰速度可降至240km/h。弹射起飞时，边条延迟前缘气流分离，允许以更大的12°迎角起飞，减少蒸汽弹射器压力15%。在1991年海湾战争的实战中，边条涡流增强低速稳定性，F/A-18在30米超低空投弹时姿态波动比F-16小50%。1架F/A-18被导弹击碎右侧边条后，仍能返航，涡流不对称但仍然高度可控。

而1977年5月20日首飞的苏27的边条在冷战时代堪称登峰造极。我们知道，在开始设计苏-27的前五年里，苏霍伊设计局先后研究了20个气动布局，最后确定苏-27的基本气动布局为：弓型前机身与机翼通过钛合金大边条平滑过渡形成翼身融合升力体，发动机舱置于升力体下方并相互独立。其设计的优点不言而喻，直达雷达罩的边条产生的涡流附着在升力体上不仅增加了涡升力，还延迟气流分离，提高各可控翼面在低速范围内的效率。翼身融合体由于翼身之间边条的过渡平滑，所以干扰阻力很小。而在飞机迎风面积不变的情况下翼身融合体的摩擦阻力也较小。同时狭长的前机身在飞机高速飞行时有利于减小飞机焦点移动，因而减小了配平阻力。此外，翼身融合体还能提供较大可利用内部空间，以便于增添电子设备或燃油。

苏27采用了十分复杂的大边条。内段后掠角为73°，外端转折为42°，约占12%的整体机翼面积，根弦长达4.5米，采用了半径为5-8MM的钝圆前缘，产生的涡核直径达0.3m。为了解决边条涡流会在约翼根30%弦长处突然破碎而导致升力崩溃的问题，边条前缘增加了0.3mm高的微型锯齿，将涡破碎从原来28°迎角推迟至45°迎角。边条表面还嵌入12个高15mm三角形钛合金小翼，强制涡核保持稳定，使得涡流寿命延长3倍。加之优化的涡流-平尾耦合控制，在110°迎角时仍能通过边条涡流提供“眼镜蛇机动”的稳定性。而且涡流提供的横向稳定性使苏-27比F-15快2秒改出尾旋。

我们知道，苏27早期的原型机T-10进气道会被边条涡流完全遮蔽，而导致发动机喘振边界降低60%，1.6马赫时进气道总压恢复系数仅0.7。经过优化，苏27的边条产生的脱体涡流经进气道上方，改善唇口流动分离，但不直接参与气动压缩。大迎角时，边条涡流减少非对称进气风险，舰载机苏33和歼15在航母上短距起降时，尤其依赖此效应来克服着舰时的复杂气流干扰。

进入5代机隐形时代，需要彻底革新传统边条。其核心目标从单纯的气动性能优化转向隐身、气动、结构的多目标平衡。比如F22在几何设计的隐身优先原则下，机头棱边、进气道口上表面前缘、进气道与主翼之间表面上缘窄边条，实际上是三组涡流发生器复合使用，其效果与传统的边条相当。不过其等效面积大幅度减少，F22的边条仅占机翼面积4%，涡流核心直径从F-16的0.2m降至0.1m，升力增益比F16减少40%。为了支持超音速巡航，还需要优化激波阻力，F22边条与机翼前缘形成连续压缩面，1.8马赫时激波阻力比F-15低25%。超音速巡航下，边条受热严重，F22边条内部嵌有镍钛诺形状记忆合金丝，超音速时自动调整前缘曲率以补偿热变形。不过，F22的边条缩减导致涡流增升有限，还导致瞬时盘旋率仅21°/s，大幅度低于F-16的24°/s，近距格斗十分依赖发动机矢量推力。

苏-57则继续把苏27边条的气动暴力美学推向极致。继承了苏联时代对极端机动性的执着，首次采用了可动边条。苏-57的边条作动机构改进自苏-35S的前缘襟翼驱动系统，但行程更大，从苏-35的±12°变为±20° 。采用了可承受12G过载的钛合金铰链，液压-电动混合驱动，响应时间为0.3秒。展开时，前缘最大下偏20°，增加机翼有效弯度使得升力系数增加0.4，延迟失速至40°迎角。进行超机动时，可动边条使机头指向速度比F-22快1.5秒，配合三维矢量喷管，可实现“落叶飘”。

苏57还把边条与进气道一起进行深度整合设计。边条展开时，其涡流被导向进气道两侧的辅助进气门，实现附面层抽吸，抽气效率比苏-35高15%。而且其边条前缘延伸至进气道入口，形成预压缩斜面，从苏27的单纯涡流发生器升级为进气道气流的主动预压缩。而主动预压缩在进气道前形成多道弱斜激波，将空气减速至亚音速时的总压恢复系数提高15-20%，苏-57在2.0马赫时仍保持0.88，而传统设计总压恢复系数仅为0.75。预压缩激波还可以与机身激波耦合，形成有利干扰，将超音速波阻降低30%。预压缩气流均匀性还减少了发动机叶片湍流，苏57实测数据表明降低了尾喷管温度场峰值约100℃。

不过苏57的可动机构导致X波段下的边条接缝处RCS峰值达0.01平方米，相当于F-22同类区域的3倍。苏-57的可动边条是苏联气动哲学的最后倔强，宁愿牺牲部分隐身也要换取极致的机动能力。正如苏霍伊总师米哈伊尔·斯特雷勒茨所言：“真正的战斗机应该像冰刀一样锋利，而不是像隐形墨水一样消失。”

进入六代机时代，战机需满足全向宽频隐身、长时超音速巡航、超机动性、多域协同等尖端需求，边条的技术挑战远超五代机，沈飞六代机的边条的演变深刻反映了中国航空工业的技术积累与战略选择。

1970年代仿制于米格21的改进型歼-7E，增加了双三角翼，机翼外段后掠角降至42°，间接实现类似边条的涡流增升效果。

难产的歼9采用的是两侧进气鸭式布局外加边条的方案，其演变成歼10的全动鸭翼加三角翼的气动布局，但成飞念念不忘边条，后来提出了鸭翼和三角翼之间采用边条过渡的改型草案，其最终演变成歼20的边条设计方案。

2005年，歼-11B的边条改用国产T800碳纤维蒙皮，比苏27的边条减重15%。2012年，歼-15舰载机完成边条-舵面耦合控制算法，以应对航母起降时复杂的湍流。

而歼-16作为中国在苏-27UBK基础上深度改进的重型多用途战机，其边条设计在继承苏-27气动基因的同时，通过材料、结构、隐身、电子战四方面的创新，实现了性能的全面提升。首先通过几何优化实现了更精细的涡流控制，苏-27边条内段73°后掠角过渡到外段42°后掠角，歼16边条内段从70°后掠角过渡到外段45°后掠角，前缘半径从5-8毫米变为3-5毫米，同时面积也进行了一定缩减，从12%机翼面积减少为10%，歼16的跨音速阻力降低了8%，解决了苏27边条激波与主翼激波干扰导致1.6马赫后阻力骤增的问题。

此外，边条根部与进气道进行平滑融合，RCS降低约20%，且边条根部连接件使用激光增材制造，寿命延长3倍。苏-27的边条是全钛合金焊接，重约120kg。歼-16边条蒙皮采用T800级碳纤维，骨架升级为3D激光增材钛合金，减重25%。歼16的边条末端还增加锯齿切角，以便散射X波段雷达波。苏-27的边条仅作为气动面，而歼16的边条内部还嵌入共形阵列天线，用于电子侦察和干扰。

歼-16的边条改进证明，中国航空工业已彻底吃透苏-27的设计哲学，并注入隐身化、信息化、多任务化的新时代需求。这种改进不是简单的“魔改”，而是基于实战需求的系统性重构。既保留苏霍伊的“气动暴力”，又赋予它智能时代的“精确锋利”。

歼-20的边条设计则体现了中国航空工业对五代机核心需求的独特理解，在隐身优先的前提下，通过创新气动布局和主动控制技术，最大限度保留超机动能力。其设计既不同于F-22的“隐身妥协”，也不同于苏-57的“机械暴力”，而是走出一条融合式技术路线。歼-20同时采用机头棱边+鸭翼+主翼前边条的综合布局，可以得到高达60%的升力增益。这比F-22主要依靠机头棱边+进气道外缘边条的10%增益、苏57的机头棱边+可动边条的30%增益高出不少，这正是歼-20气动设计的最大亮点所在。

考虑到歼20的鸭翼面积较大，距离机翼较远，有利于配平和俯仰控制，这样鸭翼造成的阻力较小，适合高速飞行。不足之处就是鸭翼的涡流与主翼涡流的耦合效应减弱，所以特别在鸭翼和主翼之间以碳纤维-钛合金混合骨架的三角形边条作为过渡，三角形边条在不破坏隐形的前提下，使得边条涡稳定机头的脱体涡，改善机翼根部流场。特别在大攻角时，神来之笔的边条涡处在机翼上表面，与鸭翼自由涡和机翼主体涡相干涉，形成了三涡一体的非线性升力，极大地改善了全机的流动特性。正如成都飞机设计所总师王海峰的评价：“歼-20的边条不是最强的，但一定是综合得分最高的。”

歼-35作为中国首款隐身舰载战斗机，其边条设计在继承歼-20部分理念的同时，针对舰载起降、海洋环境、隐身需求进行了全方位优化。边条前缘局部通过形状记忆合金铰链可向下偏转10°，疲劳寿命达10000次，可增大有效弯度，升力系数提升0.3，以应对航母上短距起降，着舰速度可降至240km/h，而歼-15为260km/h。同时30°侧风时仍能维持涡流稳定，比法国“阵风M”高15%。在隐身修形方面，机头棱边、进气道棱线均严格平行，反射波束集中控制。3D增材制造技术进一步应用得如火纯青，边条内部采用拓扑优化钛合金晶格结构，重量比传统锻造件轻30%。显然，歼35的边条通过智能变形、材料革命等核心技术，实现了舰载五代机的非对称超越。

在沈飞六代机上，推测采用了真正的可变几何边条，相比于苏57的全动边条、歼20的全动鸭翼，或者美国所谓六代机F47的鸭翼，其实现了极致的跨速域性能优化与隐身增强。在短距起降、亚音速飞行和大迎角时，需要大边条生成强涡流增升。长时间超音速巡航时，需减小边条面积以降低激波阻力、提升突防隐形能力、减少热效应以降低红外辐射。沈飞六代机边条采用了极具创新性的材料，在基于应变率6%的镍钛诺形状记忆合金变形骨架、可承受20000次折叠循环的碳纤维-硅橡胶柔性复合材料、以及精度0.1°、响应时间小于10ms的微调前缘曲率的压电陶瓷纤维作动筒等智能材料的加持下，可以实现30%的面积变化。

关于镍钛诺形状记忆合金，沈飞六代机并非首次应用，F22边条内部就嵌有镍钛诺形状记忆合金丝，超音速时自动调整前缘曲率以补偿热变形。不过沈飞六代机是把镍钛诺形状记忆合金作为整个边条的骨架，其工程挑战难度是超乎寻常的。镍钛诺合金在加热至临界温度后能自动恢复预设形状，从而自主改变气动外形，实现比传统机械结构更轻量化、更高可靠性的自适应变形。

沈飞通过成熟的3D增材技术制造拓扑优化的多孔蜂窝状镍钛诺骨架，保持等效刚度的同时比钛合金轻40%。通过被动气动加热触发和主动超高电热毫秒级响应驱动，可以实现变形幅度±15°，超过50万次的变形循环寿命。

压电陶瓷纤维作动筒，可以通过电场进一步精确调控边条形变。我们知道，压电陶瓷在电场作用下会产生微米级形变，且压电作动可达1000Hz频率，远超传统液压舵机约50Hz的频率，单个作动单元仅重20-50克，全部作动筒重量降低70%以上。同时通过层叠放大结构，可将应变幅度提升至1%以上。将多层压电陶瓷纤维作动筒嵌入碳纤维-硅橡胶柔性复合材料基体中，通过机载计算机控制电压信号，就能对边条的弧度、弯度或局部鼓包形态进行精细微调。

整个边条预置多种"记忆形状"，包括巡航态、高迎角态、隐身锯齿态等。比如在2马赫超音速巡航状态下，气动加热使骨架自动前缘下弯10°，抑制激波分离，降低激波阻力。过失速机动时，飞行员触发电脉冲加热，骨架瞬间扭曲凸起形成强涡流发生器，将失速攻角从30°提升至70°。针对火控雷达X/Ku波段，边条本身没有任何作动间隙，隐形效果自然更优秀，同时边条边缘还可进行0.5cm振幅的周期性波纹变形，以生成雷达散射抵消锯齿，进一步强化隐形。在颤振抑制方面，通过传感器-作动筒闭环系统，可以抵消跨音速阶段边条颤振，减少结构疲劳。当然也完全可以集成智能蒙皮，实时解算气动、隐身和热载荷数据，实现边条"自感知-自决策-自调节"的闭环。

在风洞测试中，相比传统固定边条，其亚音速升力系数提升幅度达20.8%，超音速阻力系数降低21.9%，跨音速加速度增加18.7%。基于采集的歼-20飞控数据进行AI训练，能够大幅度优化变形参数。在高烈度假想对抗场景中，近距格斗时，边条展开并配合推力矢量可实现70°瞬时指向，大幅超越F-22的60°。超音速巡航时，可使沈飞六代机在超视距空战中多获得8-10秒导弹不可逃逸区窗口。在隐身约束下，可变几何边条可将侧向散射峰从±30°压缩至±15°，从而降低35%的雷达探测概率。甚至面对不同波段雷达时，边条变形可以改变散射相位，实现动态RCS迷惑。还能提升红外隐形效果，在超音速巡航时边条收缩状态可以边条激波热辐射面积减少22%。

另外，沈飞六代机的边条会深度参与进气道气流的整理和预压缩，这点与歼20较大差异，反而与苏57更加类似。歼20的大边条位于鸭翼和主翼之间，在进气道口后方，所以只有歼20的两段式折线机头棱边对进气道起作用，其机头边条涡流被导向DSI进气道外侧，形成气动“屏障”，减少进气道唇口流动分离，抗畸变能力提升40%之多，但不提供气体预压缩功能。而沈飞六代机通过边条与进气道的一体化设计，实现了两者的深度整合。

具体说来，沈飞六代机的DSI进气道与包括歼20、歼35和F35等在内的所有现役隐形战机的两侧DSI进气道有明显差异，其采用了肋下布局。看起来更接近F22或者阵风战机进气道的布局，或者说是歼35两侧进气道和苏27、苏57翼根下方进气道的某种融合。为此，沈飞六代机DSI进气道唇口形状接近三角形，附面层气体吹除的方向由传统DSI进气道的上下处，变成了机腹中线和上翼根处。与成飞六代机采用下侧的加莱特进气道不同，沈飞六代机既保留了DSI进气道无附面层隔道的轻量和有利于隐形的优点，还融合了加莱特进气道的优点，把DSI进气道相对复杂的唇口用边条和主翼覆盖，极大精简了机身线条，进一步强化了全向隐身性能。

除此之外，我们知道，DSI进气道不同于有附面层隔道的二元进气道和加莱特进气道，其本来就要与机身做一体化设计的。沈飞六代机更进一步，边条前缘与DSI鼓包采用了共形微分几何曲面，配合镍钛诺形状记忆合金的DSI鼓包变形，既联合优化边条和鼓包的雷达散射，还消除传统DSI进气道与边条接合处的流动分离，最多降低超音速巡航阻力约12%。

在进气道气流管理方面，DSI鼓包顶部生成低压涡，与边条涡形成涡耦合增强效应，提升大迎角下进气道流量系数，试验数据表明70°攻角时仍保持85%流量效率，远优于F-22的65%。此外对DSI唇口的前缘也可以应用镍钛诺形状记忆合金，高速时减小进气口前缘半径，相比传统DSI的钝圆唇口，其在超音速时会产生斜激波，与边条生成的预压缩激波形成稳定交叉激波系，可以将2马赫的来流进行预压缩并减速至进气道喉道的最佳马赫数。

风洞试验还显示，尖锐DSI唇口在2.8马赫时总压恢复系数比歼-20的半圆形唇口高8%，喘振裕度提升15%，甚至在高达3马赫的工况下，要"显著优于现有DSI"。沈飞六代机通过可变几何边条和DSI进气道的一体化设计，解除传统设计中的气动枷锁，而是用空气动力学为动力系统创造“定制化呼吸”。

第六代战斗机的出现，标志着战机设计从技术迭代迈入范式革命，其影响远超五代机对四代机的升级。沈飞的可变几何边条的技术成熟度，假以时日达到工程化水平，可让中国六代机在超机动性、隐身适应性、结构效率三大领域同时建立代差优势。战机不再需要为亚音速与超音速性能取舍，也不必为隐身牺牲机动性。当沈飞六代机的边条如鹰隼收展羽翼般自适应变幻时，每一克推力的背后，都是涡流与激波共舞的精密艺术。这背后更是中国航空气动、材料和隐身三大技术域的融会贯通。
