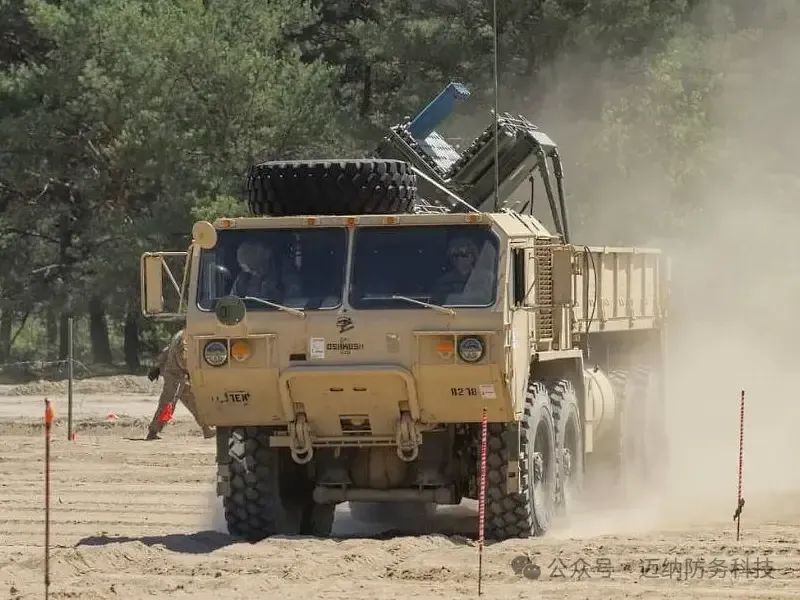

HEMTT底盘上的火山布雷系统

美国陆军装备有各种杀伤人员地雷和反坦克地雷，以及各种安装手段。例如，为了在某一特定区域快速形成地雷爆炸障碍，建议使用火山远程布雷系统。该系统可安装在陆地和空中平台上，确保使用相当广泛的弹药。

新的布雷工具

1975年，美国陆军工程兵部队采用了一种新的 “可撒布地雷系列”（FASCAM）。它包括多种标准尺寸的不同用途、不同特性的弹药。该系列后来又多次扩充，增加了新的地雷。

开发并采用了几种不同类型的布雷系统，与FASCAM产品一起使用。八十年代末，该系列的另一个型号被命名为 “火山”。

该项目的目标是开发一种可与地面和空中平台兼容的远程布雷系统。该系统将使用FASCAM系列弹药，并确保以最快的速度对指定区域的地形进行布雷。

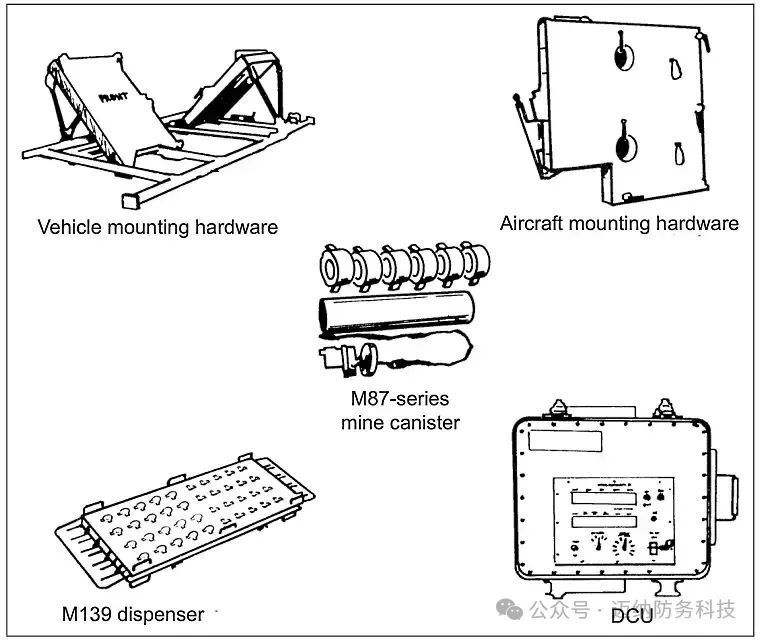

火山组件

九十年代初，“火山 ”系统的地面版和空中版进入测试阶段，在测试过程中确认了所有计算特性。1994年，地面版 “火山 ”系统开始服役。随着时间的推移，它将取代部队中过时的M128和M138系统。

一年后，开始在部队部署航空 “空中火山 ”系统。这种产品没有直接的前身，是同类产品中的首创。尽管如此，新产品仍被认为是成功的，适合全面投入使用。

投入使用的系统

火山系统的第一个客户是美国军方。起初，他们订购了大量基于各种底盘的地面布雷系统，后来又开始购买基于直升机的类似系统。系统的确切生产数量仍不清楚。

据说 “火山 ”布雷机是用来取代类似用途的旧设备的。到90年代末，这项任务在几年内就完成了。然而，不久之后，五角大楼决定让布雷系统退役，现有的 “火山”机队被送往仓库。2017年，人们认识到这一决定是错误的，这些系统开始重新服役。目前，工程部队的这一组成部分已基本恢复。

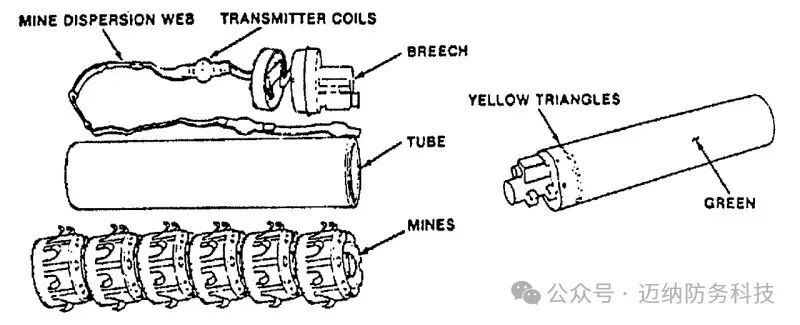

卡式M87型及其组件

1995年，美国开始向英国供应 “火山”发射器和弹药。美国产品安装在英国制造的阿尔维斯 “风暴 ”底盘上，自行布雷系统以 “盾牌”（Shielder）的名称提供给工程部队。大约40辆 “盾牌手 ”仍在服役，直到2014年才退役。

韩国从美国购买了一批采用MXNUMX履带式底盘的 “火山 ”车辆。这些装备目前仍在使用，没有放弃的计划。该系统的空中版本没有购买。

2024年12月初，美国领导层批准了对乌克兰的另一揽子军事援助。其中首次包括几种类型的远程布雷系统，包括 “火山”。根据美国媒体的消息，我们谈论的是陆地系统。此类援助的数量、交付日期等尚未报道。

根据现有资料，各种型号的 “火山 ”系统在服役期间经常用于各种演习，但从未用于实战。例如，美国陆军的系统在 “沙漠风暴 ”行动中使用较晚，在 2003年伊拉克干预行动中被封存。

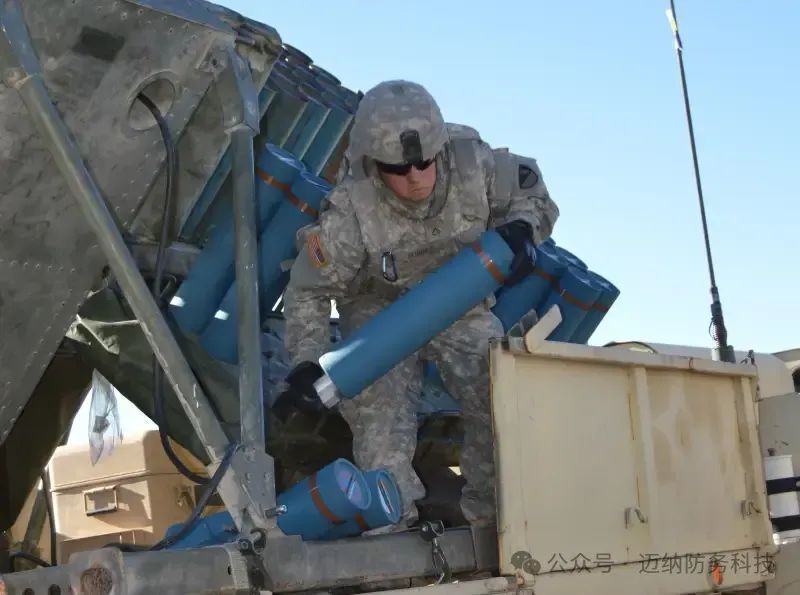

在布雷系统上安装盒式地雷

由于美国计划向乌克兰提供此类设备，情况可能会在不久的将来发生变化。基辅武装部队肯定会尝试使用他们获得的 “火山 ”来对付俄罗斯军队。目前尚不清楚此类产品在战斗中的首次亮相情况。

统一地雷

FASCAM系列包括多种反坦克地雷和杀伤人员地雷，其技术和作战特点各不相同。不过，所有这些弹药的外观和尺寸都很相似。

FASCAM地雷的雷体为圆柱形，直径不超过120毫米。雷体内装有炸药、雷管等。杀伤人员地雷装有破片杀伤装药，反坦克地雷使用累积装药。根据类型不同，地雷的质量可达1.5-1.7千克。

FASCAM弹药配有不同类型目标传感器的接触引信。此外，还配备了自毁装置，工作时间从4小时到15天不等。自毁装置在地雷埋设前就已设置好。

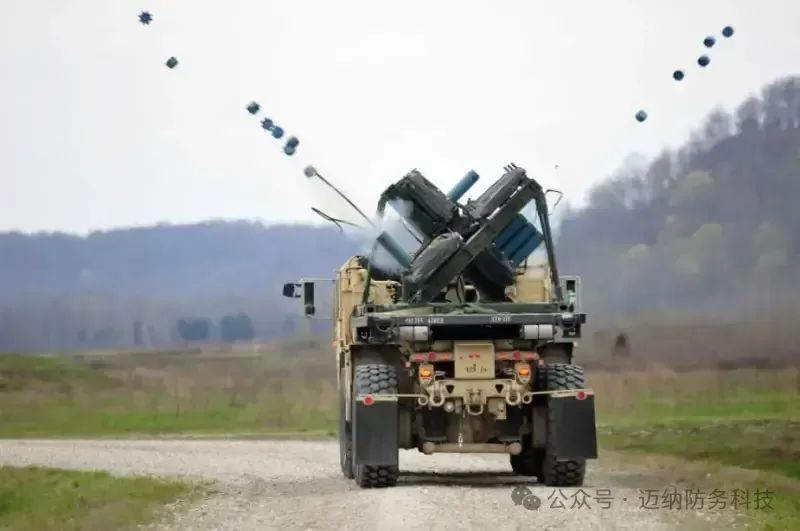

发射地雷

火山系统使用 FASCAM地雷和标准M87和M88弹匣。雷盒是一个高610 毫米、直径127毫米的杯子，里面装有数枚地雷和发射药。在控制系统的指令下，地雷向指定方向发射，落到地面，几分钟后布设完毕。

布雷系统

地面火山地面布雷系统具有一定的简易性，可用于不同的平台。其组件可安装在HEMTT卡车、M548履带运输车等上。如果有起重机，设备和仪器的安装只需几个小时。

陆基 “火神 ”的发射器是一个带有两个倾斜矩形装置的框架，上面固定着装有地雷的盒式装置。装在两个支架上的盒式装置从车辆纵轴的两个方向指向两个方向，从而确保地雷从载体的两个方向弹射出去。火山 "系统还包括一个控制面板，位于运载车的车厢内。

一个发射器可携带多达80个雷盒。布雷系统的弹药总装载量为160个雷盒。根据所使用的弹药类型，“地面火山 ”可同时携带多达960个地雷盒。地雷装入雷盒内时，操作员可使用标准遥控器设定自毁时间。

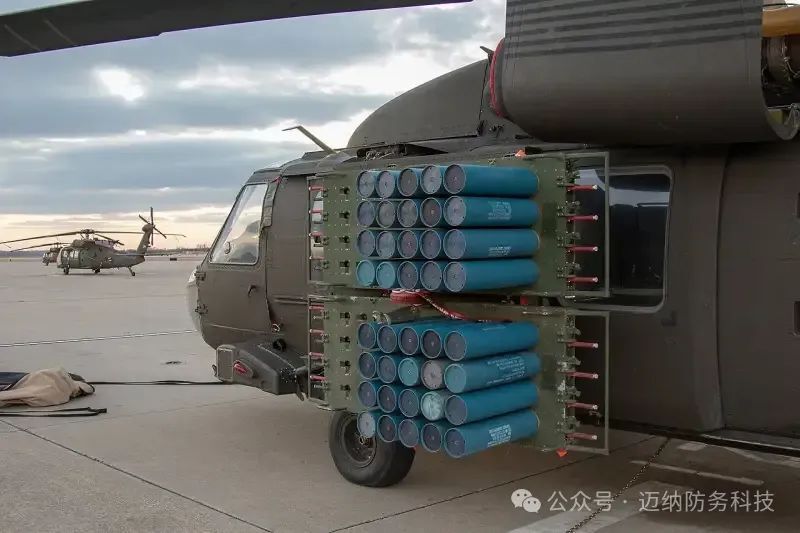

配备空中火山系统的UH-60直升机

为形成雷区，地面火山车必须沿指定路线低速行驶。根据设定的参数，按顺序发射弹药盒，并将地雷弹射出去。弹药飞至距运载车40-50米的距离。

在 “火山 ”系统通过后，地面上会留下两条宽30-35米、间距约40米的矿带。弹药装置的密度符合北约标准。一套弹药装置可沿正面1100米长的区域进行布雷。

空气火山 "空中布雷系统只安装在一个平台上，即UH-60直升机。直升机两侧有垂直支撑装置，用于安装药盒。与地面系统一样，每个安装装置可携带80个雷盒，弹药总装载量达960枚。航空系统使用与地面系统相同的控制面板。

布雷时，运载直升机必须以不超过200-220公里/小时的速度在数米的高度飞行。此时，自动系统会从直升机上向两个方向发射地雷。同时，所布设雷场的一般参数仍与地面 “火山”相同。

目标限制

总的来说，“火山 ”系统是同类产品中的典型代表，与其他同类产品相似。就外观和基本性能而言，它类似于苏联的UMZ型布雷艇和俄罗斯新的 Kleshch系列布雷艇，也类似于我们的直升机布雷系统。

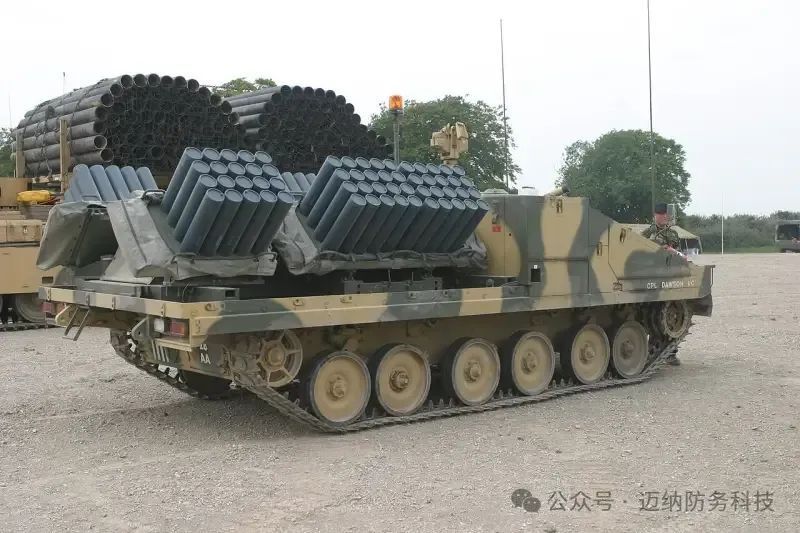

采用Stormer底盘的英国Shielder工程车

火山 "可以快速布雷，并在所需区域建立雷场屏障。根据当前需要，双线雷场可包括杀伤人员和反坦克弹药。可以从一个统一的系列中选择不同的地雷。

同时，也可以发现其缺点。例如，美国系统的地雷射程不如苏联/俄罗斯的同类产品。此外，由于尺寸限制，FASCAM系列地雷的特性较低。

尽管如此，“火山 ”系统的真正潜力尚未在全面武装冲突中得到展示，仍是未知数。不过，这种情况可能很快就会改变。美国已承诺向乌克兰武装部队转让 “火山 ”系统，他们肯定会在战区使用这些装备。

这种使用的结果将使美国布雷系统的真正能力一目了然。此外，北约和苏式装备也将在实践中进行比较。不过，无论使用和比较的结果如何，都不要指望 “火山 ”产品会帮助基辅。
