引言

美国海军的“宙斯盾”武器系统是国防领域的标杆之作，其配套的Mk41垂直发射系统（VLS）在数十年间积累了卓越的实战纪录。随着舰队防护和弹道导弹防御需求的升级，该系统正朝着更广泛的应用场景拓展。本文将回顾美国海军垂直发射系统的发展历程，解析其核心设计与技术特点，并展望未来研发趋势及拓展应用方向。

发展历程

“宙斯盾”武器系统于20世纪80年代初在“诺顿海峡”号上完成海基作战测试与评估整合。1986年，“邦克山”号成为首艘装备量产型Mk41垂直发射系统的现役舰艇。如今，经过现代化改造的提康德罗加级巡洋舰，其导弹作战能力与新型阿利・伯克级驱逐舰不相上下。

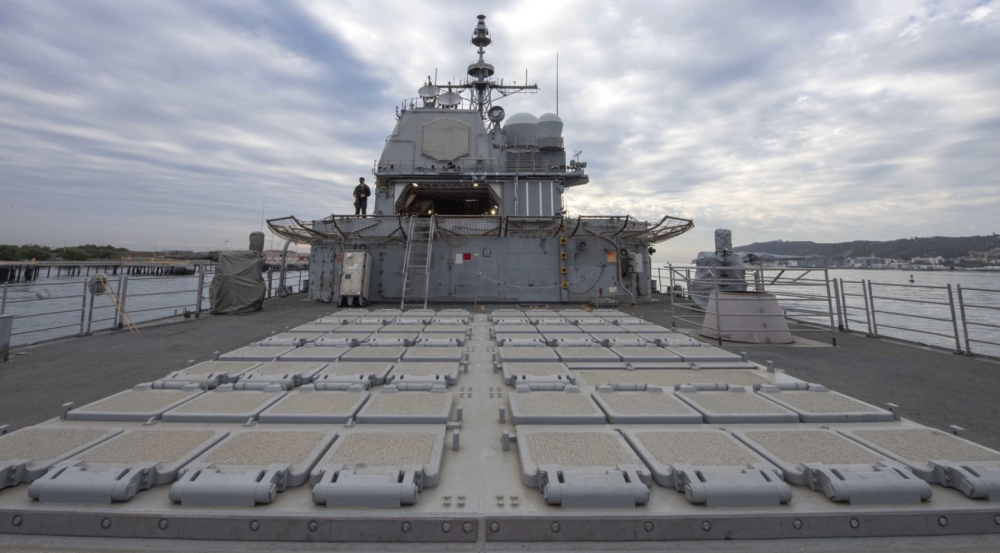

作为美国海军Mk41垂直发射系统的核心搭载平台，这两类舰艇的设计均适配不断演变的军事任务需求：提康德罗加级巡洋舰最多可搭载122个发射筒，而阿利・伯克级驱逐舰的最大搭载量为96个。除美国海军外，Mk41垂直发射系统还被全球12个国家的海军应用于多种舰艇。

Mk41垂直发射系统的核心基础是8单元模块，可根据舰艇的任务需求和船体设计，灵活配置模块数量。

海上再装填技术的演变

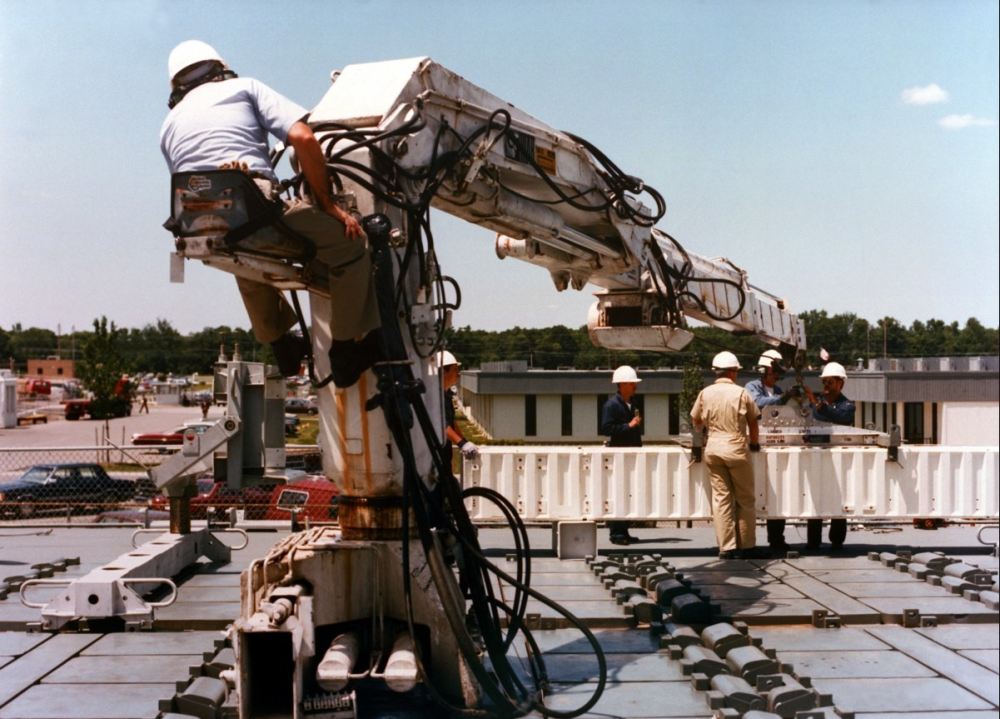

早期Mk41垂直发射系统的设计目标之一是支持海上导弹补充。为此，早期型号配备了可折叠收纳的起重机。然而，关于海上再装填的必要性一直存在争议，且该起重机在实际使用中被证明存在实用性问题——尤其是在吊装“战斧”对地攻击导弹（TLAM）和SM2 Blk IV导弹等更大、更重的“攻击型”发射筒时，甚至存在安全风险。因此，这种起重机已不再作为系统标配，且正逐步从提康德罗加级巡洋舰上拆除。

目前存在一个普遍误解，认为拆除起重机后腾出的弹药库空间可用于增加导弹发射能力，使提康德罗加级巡洋舰的导弹存储量从122单元提升至128单元。但实际情况是，起重机拆除后，开口会被焊接的金属板密封。当搭载Mk41垂直发射系统的舰艇弹药耗尽时，需返回港口，通过岸基起重机拆除空发射筒并安装新弹药。

自Mk41垂直发射系统问世以来，美国海军尚未卷入需要海上再装填的大规模海上冲突。加之当前财政预算约束可能导致导弹舰艇数量及在航导弹数量减少，关于海上再装填的争议可能会持续存在，直至相关政策/战略得到验证（或调整），或导弹技术本身被淘汰。

Mk41垂直发射系统

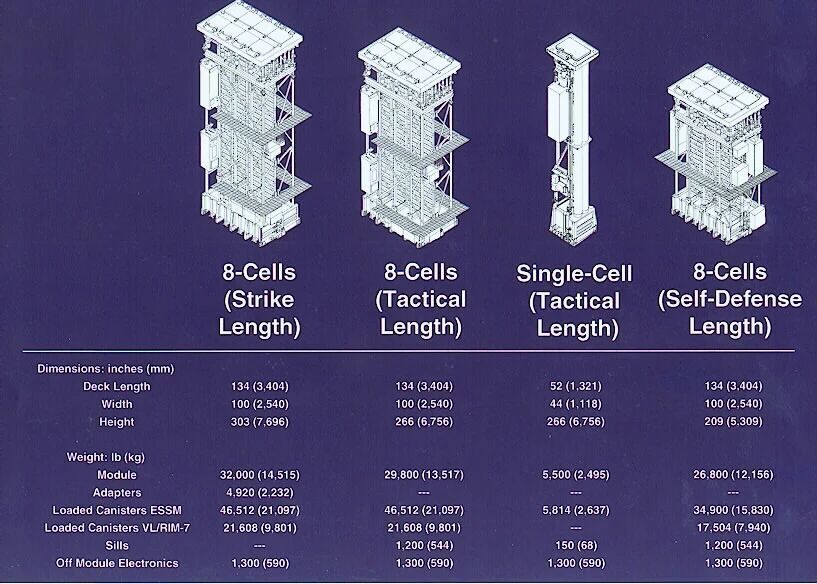

Mk41垂直发射系统目前拥有13种不同配置，模块数量从1个到16个不等，基础模块分为两种长度：

 • 攻击型（Strike）模块：高约25英尺（7.6米），可发射最大尺寸的标准导弹（SM）（如用于海基中段弹道导弹防御（BMD）的型号）和“战斧”等远程战术攻击导弹；

• 战术型（Tactical）模块：高约22英尺（6.7米），可搭载除“战斧”和弹道导弹防御用标准导弹外的其他所有导弹类型。

洛克希德・马丁公司已停止供应17英尺（5.2米）的自卫型模块，因其无法适配改进型“海麻雀”导弹（ESSM Block 2）。

国际同类系统：“西尔弗”（Sylver）垂直发射系统

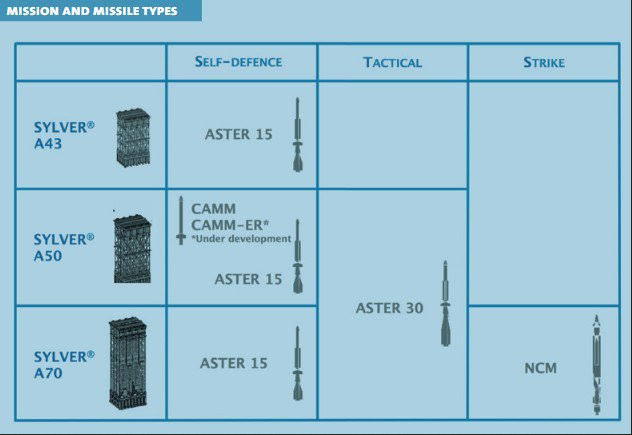

法国海军集团（DCNS）设计的“西尔弗”垂直发射系统是与Mk41功能相似的国际同类产品，其型号按高度划分：A-35和A-43型用于发射短程舰空导弹；

A-50型适配远程主防空导弹系统（PAAMS）；

A-70型用于发射对地攻击巡航导弹等大型导弹。

型号编号代表可适配导弹的近似长度（以分米为单位），例如A-43型可搭载最长4.3米的导弹，A-70型可适配最长7米的导弹。

与Mk41类似，“西尔弗”垂直发射系统主要采用8单元矩形模块（A-35型还提供4单元模块），支持单单元四枚导弹封装（类似美国的改进型“海麻雀”导弹）。不同之处在于，Mk41采用共用气室和排气道排出火箭废气，而“西尔弗”据称采用单元化模块化复合排气系统。其主要防空武器为“紫菀”（Aster）导弹，性能与美国的标准导弹（SM）相近。

Mk41核心系统设计

Mk41垂直发射系统的机械结构自20世纪80年代中期以来保持稳定，核心为8单元模块化设计，而系统电子设备则持续升级——整合新型导弹适配能力、缓解技术过时问题，并利用商用货架（COTS）组件和开放系统架构，在提升性能的同时降低生命周期成本。

Mk41垂直发射系统的核心组件包括：2个发射控制单元（LCU）、1-16个8单元模块（含配套电子设备）、封装导弹；每个发射器（前部或后部）均配备400赫兹和60赫兹配电单元，为发射器电子设备供电；此外还包括发射器支持设备（如照明、电话、电源插座等）、系统变压器和损管接线盒（DCJB）；在发射器安全区域外，设有远程发射使能与状态面板。该系统还配套完整的岸基和舰载测试及维护辅助设备。

最新的Baseline VII型Mk41垂直发射系统采用通用模块化架构，具备高度的通用性和互换性——任何发射器模块的组件均可与其他模块互换，显著提升了作战可用性、生存性和灵活性，同时降低了人员配置和培训需求。由于系统设计支持“任意单元发射任意导弹”，Mk41垂直发射系统可同时适配防空战（AAW，含弹道导弹防御）、反潜战（ASW）和反舰战（ASuW）等各类作战任务的武器控制系统（WCS）。此外，为快速响应多样化威胁，该系统可在每个发射器模块的两个半区同时准备一枚导弹，并能从单个发射筒发射4枚改进型“海麻雀”导弹（ESSM）。

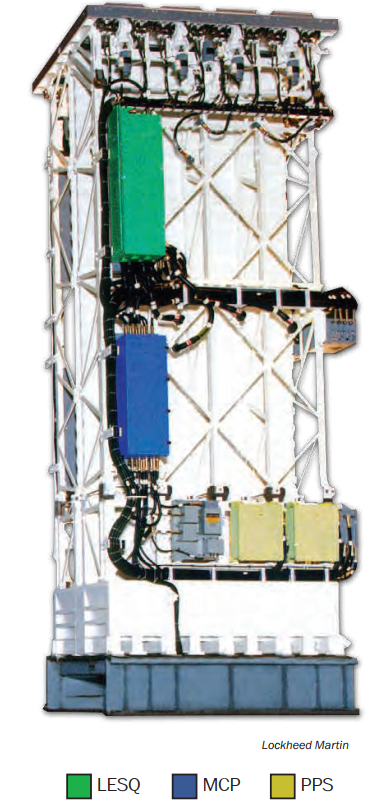

Mk41垂直发射系统的功能分配：各类作战任务的武器控制系统生成发射指令，传递至位于两个不同作战系统设备室（CSER）的发射控制单元；正常运行时，每个发射控制单元控制舰艇一半的导弹发射器，故障模式下可切换为单个发射控制单元控制所有发射器；发射控制单元负责管理发射历史、弹药库存、导弹可用性和选择逻辑，接到发射指令后，从库存中选择合适导弹，并与导弹的发射序列器（LSEQ）协调发射流程——发射序列器负责危险检测、启动发射程序（包括危险检查、电源开关控制、继电器/电机舱门/气室排水装置的启动与运行）。

发射器模块为直立结构，提供8个导弹发射筒的垂直存储空间，顶部的甲板和舱门组件在部署期间保护封装导弹（仅在维护或发射时开启）。气室和排气结构负责收集并通过排气系统将导弹火箭发动机的高温废气垂直排出至大气中。

封装导弹采用环境密封设计，发射筒配备干燥剂以支持长期存储。尽管导弹长度差异显著，但所有发射筒均采用统一的25英寸方形外形，通过145针电连接器与发射器对接。发射筒的前后端盖提供环境密封，后端盖在火箭发动机点火时破裂，并产生电信号告知武器系统发动机已启动；点火后，约束螺栓立即爆破，导弹穿透前端盖射出。若约束螺栓未释放，超温传感器会确认“受限发射”状态，并启动发射筒注水冷却系统——先注入淡水，若温度未充分降低则继续注入海水，最终通过受控排水系统将水排出发射器模块气室。

新型系统：Mk57垂直发射系统

朱姆沃尔特级驱逐舰采用了全新架构的Mk57垂直发射系统，其设计理念与Mk41截然不同：发射器沿舰艇外围布置，而非集中在前后弹药库中；采用开放式计算架构的电子设备和软件，最大化舰载武器系统的灵活性和适应性。

Mk57垂直发射系统由相同的4单元模块组装而成，可兼容现有Mk41的封装导弹，未来还可能适配更大尺寸的导弹。其功能架构分为四个核心组件：

• 发射筒电子单元（CEU）：实现“任意单元发射任意导弹”功能，连接封装导弹与舰艇作战系统，构建导弹系统网络；

• 模块控制器单元（MCU）：管理发射器模块和设备，监控导弹与发射筒状态，检测并报告故障和危险；

 • 配电单元（PDU）：负责舰艇电源向发射器和导弹的传输与监控；

 • 舱门控制组件（HCA）：提供发射器导弹舱门和排气舱门的驱动控制。

 Mk57垂直发射系统的废气管理系统与Mk41有显著区别，采用U形设计——在引导火箭发动机废气排出的同时，减少高温气体流入相邻单元及回流至发射单元。该设计据称可适配火箭发动机质量流量比当前美国垂直发射系统所用发动机高45%的新型导弹，且无需Mk41那样的注水冷却系统——这不仅降低了维护需求，还避免了误触发冷却系统对导弹造成的损害。

未来趋势

1.发射系统适配拓展

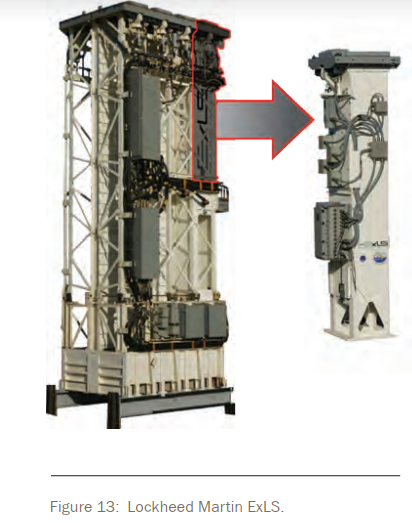

国防工业正持续挖掘Mk41和Mk57垂直发射系统的研发潜力。例如，洛克希德・马丁公司正在推动将非传统导弹类型整合至这两种发射器中： • 可扩展发射系统（ExLS）：适配标准垂直发射系统单元体积，内置弹药适配器，可将多枚小型弹药以合格的“完整弹药”（AUR）配置固定，自带发射序列电子设备和电源，能直接与Mk41或Mk57的发射控制计算机对接； • 国际导弹适配：洛克希德・马丁与MBDA公司合作，成功演示了在配备ExLS的Mk41垂直发射系统中整合并发射欧洲“通用防空模块化导弹”（CAMM）的海军型号（“海受体”（Sea Ceptor））——该导弹采用冷发射模式，通过自身发射筒的气体弹射系统启动，绕过了Mk41常用的发射序列器（LSEQ）。这一进展对越来越多装备Mk41的国际海军而言意义重大，使其能够使用来自不同国家的导弹。

2.单单元发射器（SCL）

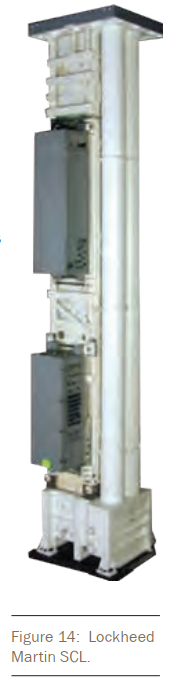

洛克希德・马丁公司基于Mk41技术开发的单单元发射器（SCL），保持了Mk25四枚改进型“海麻雀”导弹发射筒的外形尺寸，采用可扩展机械结构，为护卫舰、巡逻舰和轻型护卫舰等对发射器尺寸和重量敏感的舰艇提供了更多灵活性。该公司已提出在自由级濒海战斗舰（LCS）上安装4个单单元发射器的概念，以增强其作战能力。

单单元发射器约90%的组件与Mk41通用，可降低技术和后勤保障负担，最小化生命周期成本。该系统已通过全面的性能和安全认证，包括受限发射危险缓解演示。

3.“岸基宙斯盾”（Aegis Ashore）系统

导弹防御局（MDA）与美国海军的最新合作成果，验证了国防部（DoD）将海军系统复用至新任务的能力。2014年5月，基于海军“宙斯盾”武器系统的岸基型号“岸基宙斯盾”成功通过Mk41垂直发射系统发射了一枚标准导弹-3 Block IB。“宙斯盾”系统的互操作性使海基和岸基系统能够协同工作，扩展弹道导弹防御覆盖范围。凭借“宙斯盾”系统长期以来的成功经验及当前的量产状态（支持美国和国际海军），“岸基宙斯盾”无需研发全新岸基系统即可实现与海基系统相当的效能，这一突破可能具有变革性意义。

结论

Mk41垂直发射系统的成就毋庸置疑，但未来的核心焦点必须放在系统改进和生命周期成本降低上。将开放式计算架构融入系统是必要的第一步，但仅解决了部分成本问题——进一步的标准化和商用货架（COTS）组件利用至关重要。目前，武器和发射控制的计算与通信环境已广泛采用商用现货技术和开放标准，但发射器电子设备及相关通信接口的改进仍不彻底。

更新并标准化发射序列器电子设备与导弹之间的通信接口，可能是合理的下一步举措。尽管短期内投入较大，但长期来看有望实现显著成本节约。当前，导弹发射筒的连接电缆整合了从RS-232到Mil-Std-1553的多种定制通信协议，且通常仅适配单一导弹类型。建议进一步分析将美国海军所有导弹通信接口标准化为单一协议的可行性。

最新的Mk41 Baseline VII型设计将发射序列电子设备模块化至单个单元，这些采用PC/104嵌入式计算机标准的电子模块被称为单元控制模块（CCM），每个模块均作为导弹发射网络的客户端。该配置虽显著提升了商用现货利用率和导弹可用性，但每个单元控制模块仍需为不同导弹类型配备定制接口卡，且每个导弹发射筒的连接电缆均包含多种导弹通信接口（无论实际搭载何种导弹）。

采用标准化导弹通信接口，可引入更多商业竞争参与电子模块制造，缓解电子设备过时问题——商业企业能够更具成本效益地生产通用电子发射控制模块，并管理技术过时风险，而国防部承包商可专注于更敏感的控制软件研发。单艘阿利・伯克级驱逐舰约配备100个单元控制模块（含舰上备件），硬件成本节约潜力显著。
